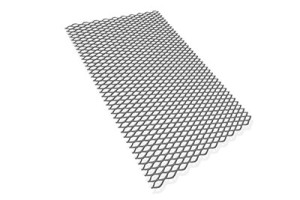

Лист просечно-вытяжной ПВ-510 изготавливается из углеродистой стали марки Ст3 и соответствует требованиям ГОСТ 8706-78. Данный товар представляет собой металлический лист, в котором выполнены отверстия в форме решетки посредством процесса просечек и вытяжки. Эти отверстия обеспечивают легкость, прочность и вентиляцию, не ухудшая при этом жесткость конструкции. Лист доступен в диапазоне размеров 600-1250 мм по ширине и 2000-3500 мм по длине, что позволяет гибко адаптировать его под различные производственные нужды.
Область применения:
Листы просечно-вытяжные ПВ-510 широко используются в различных сферах:
- Строительство: Используются для создания настилов, полов, лестниц и ограждений, обеспечивая надежность и безопасность эксплуатации.
- Промышленность: Применяются для изготовления конвейерных систем, защитных экранов и фильтров, что делает их незаменимыми в производственных процессах.
- Архитектура и дизайн: Листы находят применение в декоративных элементах, каркасах, а также в элементах ландшафтного дизайна и благоустройства.
Плюсы:
- Соответствие ГОСТ: Лист ПВ-510 полностью соответствует соответствующим требованиям ГОСТ 8706-78, что гарантирует высокое качество и надежность в эксплуатации.
- Устойчивость к нагрузкам: Изготавливаемый из стали марки Ст3, лист обладает высокими прочностными характеристиками, позволяя эффективно выдерживать статические и динамические нагрузки.
- Гибкость в использовании: Широкий диапазон размеров и форм отверстий в листе позволяет использовать его в различных технологических и дизайнерских решениях, обеспечивая разнообразие в применении.
Весь представленные металлопрокат по ГОСТ-8706-78
Размеры, мм
|
Обозначение Листа |
Толщина заготовки |
Передельная нагрузка на 1 м длины, при ширине листа | |||||||
| 600 | 710 | 800 | 900 | 1000 | 1100 | 1250 | Масса 1м2, кг | ||
| 406 | 4 | 390 | 320 | 290 | 260 | - | - | - | 15,7 |
| 506 | 5 | 660 | 560 | 500 | 440 | 400 | 360 | 320 | 16,4 |
| 508 | 5 | 1140 | 970 | 860 | 760 | 680 | 620 | 550 | 20,9 |
| 510 | 5 | 1800 | 1520 | 1350 | 1200 | 1080 | 980 | 870 | 24,7 |
| 610 | 6 | 2400 | 2030 | 1800 | 1600 | 1440 | 1310 | 1150 | 26,0 |
1. Предельные нагрузки указаны для сосредоточенной по центральной линии нагрузки
при защемленных концах
2. Для равномерно распределенной нагрузки указанные в таблице значения предельных
нагрузок умножают на 2,2
3. При свободном опирании кондов предельные нагрузки уменьшаются вдвое.
1.3. Допускаемые отклонения по размерам просечно-вытяжных листов не должны
превышать:
- + 10 мм - по ширине листа;
- ± 0,4 мм - по величине подачи Б;
- ± 1,0 мм - по величине вытяжки А;
- ± 2,0 мм - ячейки (Вдоль длины листа);
